15.9 मिमी (5/8 इंच) स्टेनलेस स्टील 90 डिग्री वेल्ड-ऑन हैंड्रिल 55 मिमी आर्क के साथ SS201/304/316 और दर्पण या साटन फिनिश

100 टुकड़े या परक्राम्य
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
कीमत
15.9 मिमी (5/8 इंच) स्टेनलेस स्टील 90 डिग्री वेल्ड-ऑन हैंड्रिल 55 मिमी आर्क के साथ SS201/304/316 और दर्पण या साटन फिनिश
विशेषताएं गेलरी उत्पाद विवरण रेटिंग और समीक्षा एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
घेरे के बाहर: 15.9 मिमी / 5/8 इंच
सामग्री: एआईएसआई 201/304/316
सतह: दर्पण पॉलिश / साटन ब्रश
वक्राकार लंबाई: 55 मिमी / 2.17 इंच
संबंध: वेल्ड-ऑन
दीवार की मोटाई: 1.2मिमी / 1.5मिमी
प्रमुखता देना:

55 मिमी स्टेनलेस स्टील रेलिंग कोहनी

,

304 ग्रेड के स्टेनलेस स्टील के हैंडरेल के सामान

,

19.1 मिमी ओडी स्टेनलेस स्टील कोहनी

मूलभूत जानकारी
उत्पत्ति के प्लेस: फ़ोशान, चीन।
ब्रांड नाम: VVINSCO/WINSCO METAL
प्रमाणन: ISO,SGS,TUV,MTC,Third Party From Customers
मॉडल संख्या: समुद्र में चलने योग्य निर्यात पैकिंग विशेष रूप से स्टेनलेस स्टील सीढ़ी और रेलिंग सहायक उपकरण के लिए
दस्तावेज़: Winsco Metal Stainless Stee...do.pdf
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: स्टेनलेस स्टील सीढ़ी / सीढ़ी / रेलिंग / रेलिंग / कटघरा सहायक उपकरण: प्रत्येक टुकड़ा एक फोम बैग में,
प्रसव के समय: नमूना: 3-7 दिन; बड़े पैमाने पर उत्पादन: 15-45 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: प्रति माह 100000 टुकड़े
उत्पाद विवरण
15.9मिमी 5/8 इंच SS201 304 316 मिरर सैटिन स्टेनलेस स्टील 90 डिग्री वेल्ड-ऑन हैंडरेल एल्बो
उत्पाद अवलोकन

VVINSCO | वेल्ड-ऑन रेलिंग कंपोनेंट्स

15.9मिमी (5/8 इंच) स्टेनलेस स्टील 90 डिग्री हैंडरेल एल्बो - 55मिमी आर्क लंबाई

मिलान के लिए एक कॉम्पैक्ट वेल्ड-ऑन एल्बो15.9मिमी / 5/8 इंच ओडी स्टेनलेस स्टील रेलिंग ट्यूब. SS201, SS304 और SS316 में मिरर-पॉलिश या सैटिन/ब्रश्ड फिनिश के साथ छोटे व्यास के सजावटी हैंडरेल, बैलेस्ट्रेड और फैब्रिकेटेड मेटलवर्क के लिए उपलब्ध है।

ओडी 15.9मिमी / 5/8 इंच | 90 डिग्री एल्बो | आर्क 55मिमी / 2.17 इंच | 1.2 / 1.5मिमी वॉल | 201 / 304 / 316

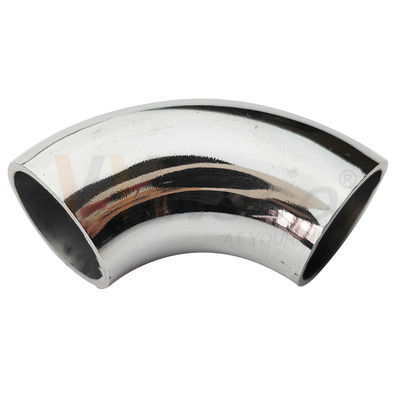

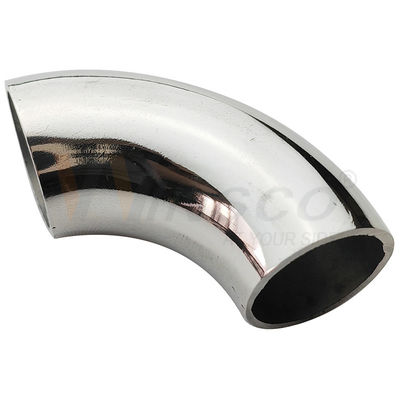

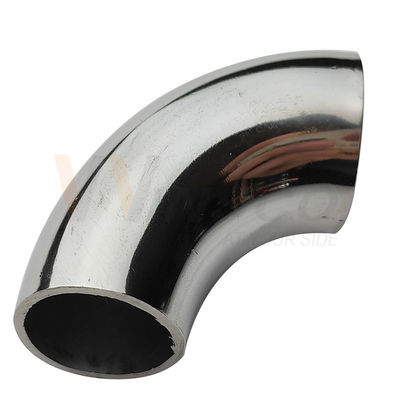

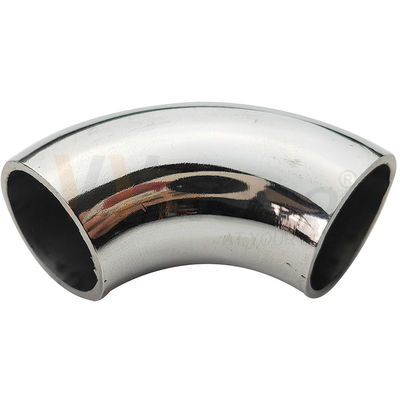

15.9mm stainless steel 90 degree handrail elbow product photo
उत्पाद विवरण

यह एल्बो मैचिंग स्टेनलेस स्टील ट्यूब सेक्शन के बीच एक स्मूथ 90-डिग्री मोड़ बनाता है। इसकी 55मिमी आर्क लंबाई हल्के वास्तुशिल्प रेलिंग और कस्टम स्टेनलेस स्टील फैब्रिकेशन के लिए एक कॉम्पैक्ट मोड़ प्रदान करती है। एक साफ जोड़ के लिए, उत्पादन से पहले जुड़े ट्यूब के मुकाबले एल्बो ओडी, दीवार की मोटाई और फिनिश की पुष्टि की जानी चाहिए।

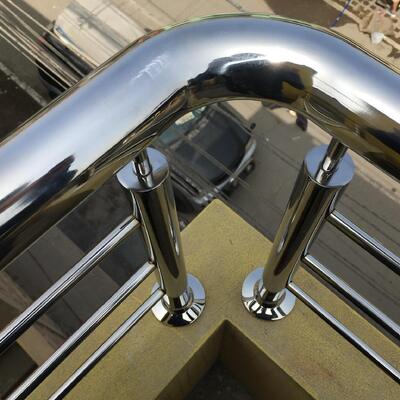

Close-up view of stainless steel handrail elbow connection

फिटमेंट आवश्यकता: 15.9मिमी एल्बो का बाहरी व्यास है। इसे वास्तविक ट्यूब ओडी और दीवार की मोटाई से मेल खाना चाहिए; 16मिमी ट्यूब को अलग से पुष्टि की जानी चाहिए बजाय इसके कि वह इंटरचेंजेबल मानी जाए।

तकनीकी विशिष्टताएँ
उत्पाद वेल्ड-ऑन स्टेनलेस स्टील 90 डिग्री हैंडरेल / रेलिंग एल्बो
बाहरी व्यास 15.9मिमी / 5/8 इंच
आर्क लंबाई 55मिमी / लगभग 2.17 इंच
दीवार की मोटाई 1.2मिमी (0.047 इंच) या 1.5मिमी (0.059 इंच)
सामग्री AISI 201, AISI 304 या AISI 316 स्टेनलेस स्टील
फिनिश मिरर पॉलिश (PSS) या सैटिन/ब्रश्ड (SSS)
कनेक्शन बट-वेल्ड / फैब्रिकेशन कनेक्शन; इंस्टॉलर को वेल्डिंग प्रक्रिया की पुष्टि करनी चाहिए
अनुकूलन ग्रेड, फिनिश, आयाम, लेबलिंग और पैकेजिंग ड्राइंग और मात्रा की पुष्टि के अधीन हैं
यह एल्बो इंस्टॉलेशन जोखिम को कम करने में कैसे मदद करता है
Diagram showing elbow installation benefits
  • सटीक ओडी पहचान - मीट्रिक और इंच संदर्भ खरीदारों को एल्बो को इच्छित ट्यूब से मिलाने में मदद करते हैं।
  • परिभाषित आर्क लंबाई - 55मिमी आर्क आयाम फैब्रिकेशन से पहले लेआउट जांच का समर्थन करता है।
  • फिनिश समन्वय - मिरर और सैटिन विकल्प जुड़े रेलिंग ट्यूब के साथ संरेखित किए जा सकते हैं।
  • ग्रेड चयन - सूखी आंतरिक सज्जा के लिए 201, सामान्य वास्तुशिल्प उपयोग के लिए 304 या तटीय और पूलसाइड एक्सपोजर के लिए 316 चुनें।
  • नियंत्रित वेल्डिंग - एक मिलान वाली दीवार की मोटाई संरेखण, टैक वेल्डिंग और वेल्ड ब्लेंडिंग को अधिक अनुमानित बनाती है।
  • ऑर्डर सत्यापन - शिपमेंट से पहले आयाम, सामग्री, सतह, मात्रा और लेबल की जांच की जा सकती है।
90 डिग्री एल्बो साइज़-सीरीज़ संदर्भ

नीचे दी गई तालिका व्यापक VVINSCO एल्बो सीरीज़ दिखाती है। कोटेशन और स्वीकृत ड्राइंग पर हाइलाइट किए गए उत्पाद विनिर्देश - 15.9मिमी ओडी, 55मिमी आर्क और चयनित दीवार की मोटाई - की पुष्टि करें।

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart
अनुशंसित वेल्डिंग और फिनिशिंग अनुक्रम
  1. 15.9मिमी ट्यूब ओडी, दीवार की मोटाई, ग्रेड, 90 डिग्री कोण और 55मिमी आर्क आवश्यकता की पुष्टि करें।
  2. मिलान वाली ट्यूब के सिरों को स्क्वायर-कट, साफ और डीबर करें।
  3. आवश्यक 90 डिग्री दिशा में एल्बो और ट्यूब को संरेखित करने के लिए एक जिग का उपयोग करें।
  4. सममित रूप से टैक वेल्ड करें, फिर स्वीकृत TIG वेल्डिंग प्रक्रिया को पूरा करें।
  5. वेल्ड को सावधानीपूर्वक ब्लेंड करें और निर्दिष्ट मिरर या सैटिन ग्रेन को पुनर्स्थापित करें।
  6. इंस्टॉलेशन से पहले कोण, जोड़ संरेखण, आयाम और दिखाई देने वाली सतह का निरीक्षण करें।
इंजीनियरिंग नोट: यह एक रेलिंग कंपोनेंट है, न कि एक प्रमाणित प्रेशर-पाइप फिटिंग। अंतिम रेलिंग लोड, वेल्ड डिजाइन, एंकर और इंस्टॉलेशन को प्रोजेक्ट इंजीनियर के विनिर्देश और स्थानीय भवन नियमों का पालन करना चाहिए।
कोटेशन के लिए क्या भेजें
  • आवश्यक ओडी: 15.9मिमी / 5/8 इंच
  • दीवार की मोटाई: 1.2मिमी या 1.5मिमी
  • ग्रेड: SS201, SS304 या SS316
  • फिनिश: मिरर या सैटिन/ब्रश्ड, ग्रेन आवश्यकता सहित
  • मात्रा, पैकिंग, गंतव्य और कोई भी ड्राइंग या नमूना
अक्सर पूछे जाने वाले प्रश्न
क्या यह एल्बो 16मिमी ट्यूब में फिट होगा?
स्वचालित रूप से नहीं। सूचीबद्ध ओडी 15.9मिमी है। ऑर्डर करने से पहले वास्तविक ट्यूब टॉलरेंस और इच्छित वेल्ड जोड़ की पुष्टि करें।
समुद्र या स्विमिंग पूल के पास कौन सा ग्रेड अनुशंसित है?
SS316 तटीय, पूलसाइड और क्लोराइड-प्रवण वातावरण के लिए पसंदीदा विकल्प है। सफाई और रखरखाव अभी भी आवश्यक है।
क्या VVINSCO मिलान वाली ट्यूब की आपूर्ति कर सकता है?
हाँ। आवश्यक ग्रेड, ओडी, दीवार की मोटाई, फिनिश, लंबाई और मात्रा भेजें ताकि एल्बो और ट्यूब का मूल्यांकन एक समन्वित ऑर्डर के रूप में किया जा सके।
उत्पादन से पहले संगतता की पुष्टि करें

VVINSCO को अपना भेजेंट्यूब ओडी, दीवार की मोटाई, ग्रेड, सतह, मात्रा और ड्राइंग। Winsco Metal मानक और अनुकूलित रेलिंग ऑर्डर के लिए 23 से अधिक वर्षों का स्टेनलेस स्टील निर्माण और निर्यात अनुभव लाता है।
