VVINSCO • WINSCO METAL • स्टेनलेस स्टील रेलिंग समाधान

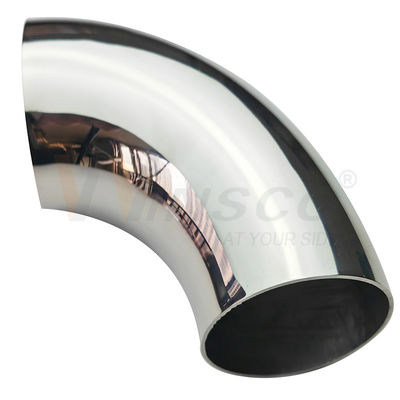

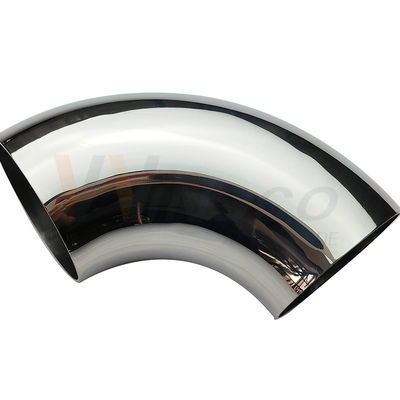

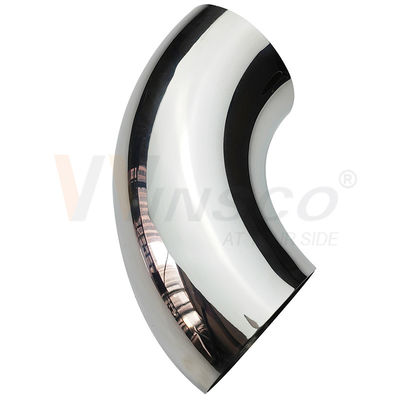

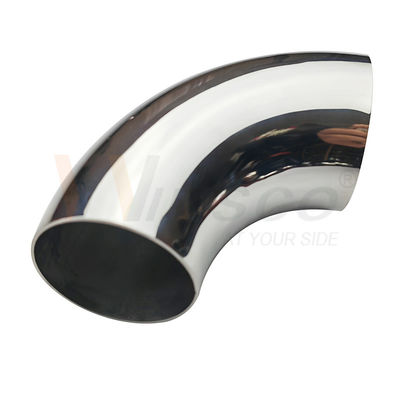

76.2mm (3 इंच) 90 डिग्री स्टेनलेस स्टील हैंडरेल एल्बो
VVINSCO / Winsco Metal इस 90° वेल्ड-ऑन रेलिंग एल्बो का निर्माण करता है76.2mm (3") गोल ट्यूब के लिए। उपलब्ध ग्रेड हैंAISI 201 / 304 / 316, साथ मेंमिरर पॉलिश / सैटिन (PSS / SSS)फिनिश। इस मॉडल के लिए मानक विकल्प हैं165mm या 180mm बैक/आर्क लंबाई और1.2mm, 1.5mm या 2.0mm दीवार की मोटाई।
| उत्पाद का प्रकार | 90° वेल्ड-ऑन स्टेनलेस स्टील हैंडरेल / बैलेस्ट्रेड एल्बो |
|---|---|
| मिलान ट्यूब OD | 76.2mm (3") |
| बैक / आर्क लंबाई | 165mm या 180mm |
| दीवार की मोटाई | 1.2mm, 1.5mm या 2.0mm |
| सामग्री ग्रेड | AISI 201 / 304 / 316 |
| सतह फिनिश | मिरर पॉलिश / सैटिन (PSS / SSS) |
| प्रसंस्करण | ट्यूब बनाना, वेल्डिंग, सतह पॉलिशिंग, सीएनसी / पंचिंग जहां आवश्यक हो |
| विशिष्ट अनुप्रयोग | सीढ़ी हैंडरेल, बालकनी रेलिंग, पूल फेंसिंग, पुल, बरामदे और वास्तुशिल्प ट्यूब सिस्टम |
| अनुकूलन | वैकल्पिक व्यास, आर्क लंबाई, दीवार की मोटाई और फिनिश उत्पादन समीक्षा के अधीन उपलब्ध हैं |
ट्यूब से मेल खाने वाले एल्बो के बाहरी व्यास, बैक/आर्क लंबाई और दीवार की मोटाई का मिलान करने के लिए इस तालिका का उपयोग करें। आयाम उत्पादन संदर्भ हैं; ऑर्डर करने से पहले अंतिम फिट, सहनशीलता और कनेक्शन विधि की पुष्टि करें।
| B: OD / व्यास | A: बैक / आर्क लंबाई | C: दीवार की मोटाई |
|---|---|---|
| 12.7mm (1/2") | 55mm | 1.2mm, 1.5mm |
| 16mm (0.630") | 55mm | 1.2mm, 1.5mm |
| 19mm (3/4") | 55mm | 1.2mm, 1.5mm |
| 22mm (0.866") | 57mm | 1.2mm, 1.5mm |
| 25.4mm (1") | 66mm | 1.2mm, 1.5mm |
| 31.8/32mm (1 1/4") | 85mm, 120mm | 1.2mm, 1.5mm |
| 35mm (1.378") | 90mm | 1.0mm |
| 36mm (1.417") | 98mm | 1.0mm, 1.2mm |
| 38/38.1mm (1 1/2") | 98mm, 120mm | 1.2mm, 1.5mm |
| 50mm (1.969") | 125mm | 1.2mm |
| 50.8/51mm (2") | 115mm, 125mm, 145mm, 160mm | 1.2mm, 1.5mm, 2.0mm |
| 60mm (2.362") | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 63.5mm (2 1/2") | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 76.2mm (3") -- यह मॉडल | 165mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 80mm (3.150") | 170mm | 1.2mm |
| 89mm (3 1/2") | 210mm, 225mm | 1.2mm, 1.5mm |
| 102mm (4.016") | 230mm, 250mm | 1.2mm, 1.5mm |
| 108mm (4.252") | 250mm | 1.2mm, 1.5mm |
| 114mm (4.488") | 275mm | 1.2mm, 1.5mm |
| 127mm (5") | 295mm | 1.5mm, 2.0mm |
| 133mm (5.236") | 310mm | 1.5mm, 2.0mm |
| 141mm (5.551") | 325mm | 1.5mm, 2.0mm |
| 159mm (6.260") | 370mm | 1.5mm, 2.0mm |
| 168mm (6.614") | 400mm | 2.0mm, 2.5mm |
| 219mm (8.622") | 525mm | 2.0mm, 2.5mm |
| 273mm (10.748") | 650mm | 2.0mm, 2.5mm |
| ग्रेड | अनुशंसित उपयोग |
|---|---|
| AISI 201 | सूखे वातावरण में लागत-संवेदनशील इनडोर सजावटी परियोजनाएं। |
| AISI 304 | सामान्य इनडोर और आउटडोर वास्तुशिल्प रेलिंग अनुप्रयोग। |
| AISI 316 | तटीय, पूलसाइड, आर्द्र या उच्च-क्लोराइड वातावरण के लिए पसंदीदा। |
शिपमेंट से पहले, VVINSCO सामग्री ग्रेड, OD, दीवार की मोटाई, आर्क आयाम, सतह फिनिश, मात्रा और लेबल की पुष्टि किए गए ऑर्डर के मुकाबले जांच कर सकता है। तैयार टुकड़ों को हैंडलिंग और परिवहन के दौरान सतह क्षति को कम करने के लिए संरक्षित किया जाता है। निरीक्षण दस्तावेज और पैकिंग आवश्यकताएं उत्पादन से पहले सहमत होनी चाहिए।
23+ वर्षों के स्टेनलेस स्टील निर्माण और निर्यात अनुभव के साथ, VVINSCO / Winsco Metal फ़ोशान, चीन से समन्वित स्टेनलेस स्टील ट्यूब और रेलिंग एक्सेसरीज़ की आपूर्ति करता है। खरीदार एक ही प्रोजेक्ट संपर्क के माध्यम से मिलान ट्यूब, एल्बो, फिनिश और संबंधित फिटिंग प्राप्त कर सकते हैं।
