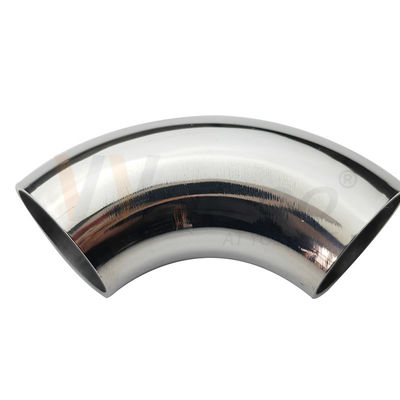

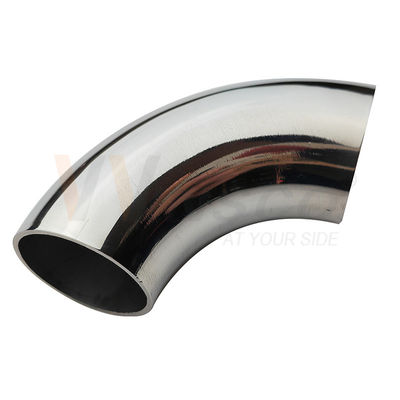

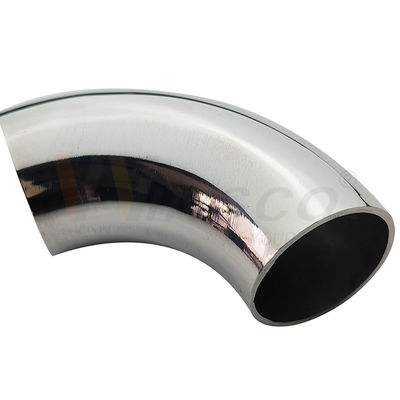

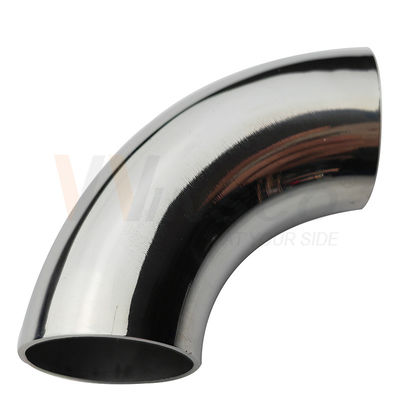

सीधा उत्पाद उत्तर: VVINSCO / Winsco Metal यह 90° वेल्ड-ऑन रेलिंग एल्बो के लिए निर्मित करता है 31.8/32mm (1 1/4") गोल ट्यूब। उपलब्ध ग्रेड हैं AISI 201 / 304 / 316, साथ में मिरर पॉलिश / सैटिन (PSS / SSS) फिनिश। इस मॉडल के लिए मानक विकल्प हैं 85mm या 120mm बैक/आर्क लंबाई और 1.2mm या 1.5mm दीवार की मोटाई।
| उत्पाद प्रकार | 90° वेल्ड-ऑन स्टेनलेस स्टील हैंडरेल / बैलेस्ट्रेड एल्बो |
|---|---|
| मिलान ट्यूब ओडी | 31.8/32mm (1 1/4") |
| बैक / आर्क लंबाई | 85mm या 120mm |
| दीवार की मोटाई | 1.2mm या 1.5mm |
| सामग्री ग्रेड | AISI 201 / 304 / 316 |
| सतह फिनिश | मिरर पॉलिश / सैटिन (PSS / SSS) |
| प्रसंस्करण | ट्यूब बनाने, वेल्डिंग, सतह पॉलिशिंग, सीएनसी / पंचिंग जहां आवश्यक हो |

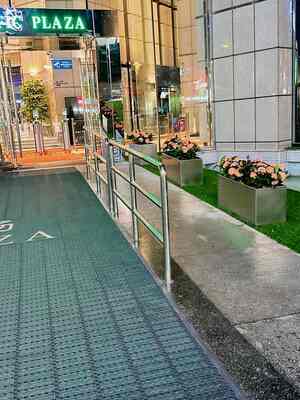

| विशिष्ट अनुप्रयोग | सीढ़ी हैंडरेल, बालकनी रेलिंग, पूल फेंसिंग, पुल, बरामदे और वास्तुशिल्प ट्यूब सिस्टम |
| अनुकूलन | वैकल्पिक व्यास, आर्क लंबाई, दीवार की मोटाई और फिनिश उत्पादन समीक्षा के अधीन उपलब्ध हैं |
ट्यूब से मेल खाने वाले एल्बो के बाहरी व्यास, बैक/आर्क लंबाई और दीवार की मोटाई का मिलान करने के लिए इस तालिका का उपयोग करें। आयाम उत्पादन संदर्भ हैं; ऑर्डर करने से पहले अंतिम फिट, सहनशीलता और कनेक्शन विधि की पुष्टि करें।
| बी: ओडी / व्यास | ए: बैक / आर्क लंबाई | सी: दीवार की मोटाई |
|---|---|---|
| 12.7mm (1/2") | 55mm | 1.2mm, 1.5mm |
| 16mm (0.630") | 55mm | 1.2mm, 1.5mm |
| 19mm (3/4") | 55mm | 1.2mm, 1.5mm |
| 22mm (0.866") | 57mm | 1.2mm, 1.5mm |
| 25.4mm (1") | 66mm | 1.2mm, 1.5mm |
| 31.8/32mm (1 1/4") — यह मॉडल | 85mm, 120mm | 1.2mm, 1.5mm |
| 35mm (1.378") | 90mm | 1.0mm |
| 36mm (1.417") | 98mm | 1.0mm, 1.2mm |
| 38/38.1mm (1 1/2") | 98mm, 120mm | 1.2mm, 1.5mm |
| 50mm (1.969") | 125mm | 1.2mm |
| 50.8/51mm (2") | 115mm, 125mm, 145mm, 160mm | 1.2mm, 1.5mm, 2.0mm |
| 60mm (2.362") | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 63.5mm (2 1/2") | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 76.2mm (3") | 165mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 80mm (3.150") | 170mm | 1.2mm |
| 89mm (3 1/2") | 210mm, 225mm | 1.2mm, 1.5mm |
| 102mm (4.016") | 230mm, 250mm | 1.2mm, 1.5mm |
| 108mm (4.252") | 250mm | 1.2mm, 1.5mm |
| 114mm (4.488") | 275mm | 1.2mm, 1.5mm |
| 127mm (5") | 295mm | 1.5mm, 2.0mm |
| 133mm (5.236") | 310mm | 1.5mm, 2.0mm |
| 141mm (5.551") | 325mm | 1.5mm, 2.0mm |
| 159mm (6.260") | 370mm | 1.5mm, 2.0mm |
| 168mm (6.614") | 400mm | 2.0mm, 2.5mm |
| 219mm (8.622") | 525mm | 2.0mm, 2.5mm |
| 273mm (10.748") | 650mm | 2.0mm, 2.5mm |
| ग्रेड | अनुशंसित उपयोग |
|---|---|
| AISI 201 | सूखे वातावरण में लागत-संवेदनशील इनडोर सजावटी परियोजनाएं। |
| AISI 304 | सामान्य इनडोर और आउटडोर वास्तुशिल्प रेलिंग अनुप्रयोग। |
| AISI 316 | तटीय, पूलसाइड, आर्द्र या उच्च-क्लोराइड वातावरण के लिए पसंदीदा। |
शिपमेंट से पहले, VVINSCO सामग्री ग्रेड, ओडी, दीवार की मोटाई, आर्क आयाम, सतह फिनिश, मात्रा और लेबल की पुष्टि किए गए ऑर्डर के मुकाबले जांच कर सकता है। हैंडलिंग और परिवहन के दौरान सतह क्षति को कम करने के लिए तैयार टुकड़ों को संरक्षित किया जाता है। निरीक्षण दस्तावेज और पैकिंग आवश्यकताओं पर उत्पादन से पहले सहमति होनी चाहिए।
23+ वर्षों के स्टेनलेस स्टील निर्माण और निर्यात अनुभव के साथ, VVINSCO / Winsco Metal फ़ोशान, चीन से समन्वित स्टेनलेस स्टील ट्यूब और रेलिंग एक्सेसरीज़ की आपूर्ति करता है। खरीदार एक ही प्रोजेक्ट संपर्क के माध्यम से मिलान ट्यूब, एल्बो, फिनिश और संबंधित फिटिंग प्राप्त कर सकते हैं।
यह बताए गए बाहरी व्यास के लिए डिज़ाइन किया गया है। कृपया ट्यूब की दीवार की मोटाई और कनेक्शन विधि भी प्रदान करें ताकि VVINSCO उत्पादन से पहले आवश्यक फिट की पुष्टि कर सके।
सूखे इनडोर सजावटी काम के लिए 201, अधिकांश वास्तुशिल्प परियोजनाओं के लिए 304, और पूलसाइड, तटीय या उच्च-क्लोराइड स्थानों के लिए 316 का उपयोग करें। अंतिम ग्रेड चयन परियोजना के वातावरण और स्थानीय आवश्यकताओं का पालन करना चाहिए।
हाँ। मिरर पॉलिश और सैटिन विकल्प उपलब्ध हैं। जब उपस्थिति मिलान महत्वपूर्ण हो तो ट्यूब नमूना, फिनिश कोड या संदर्भ फोटो भेजें।
हाँ, कस्टम आकार समीक्षा उपलब्ध है। ओडी, दीवार की मोटाई, बैक/आर्क लंबाई, ग्रेड, फिनिश, मात्रा और ड्राइंग यदि उपलब्ध हो तो भेजें।
नहीं। उत्पाद आयाम और सामग्री विकल्प घटक चयन का समर्थन करते हैं, लेकिन पूर्ण रेलिंग डिजाइन, लोडिंग और स्थापना को परियोजना इंजीनियर या इंस्टॉलर द्वारा सत्यापित किया जाना चाहिए।
आवश्यक आकार, ग्रेड, फिनिश, मात्रा और गंतव्य पोर्ट भेजें। VVINSCO संगतता की जांच करेगा और परियोजना-आधारित कोटेशन वापस करेगा।
