VVINSCO ---- वेल्ड-ऑन रेलिंग घटकों

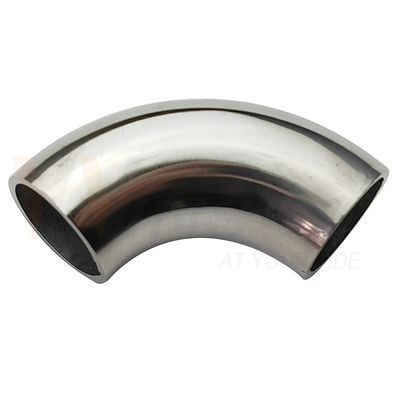

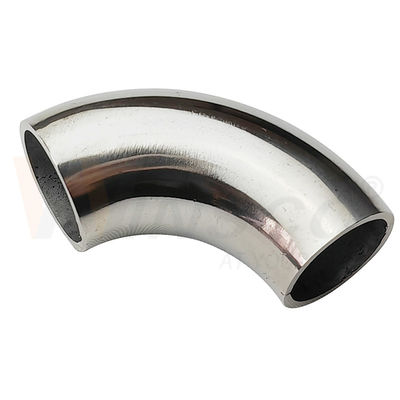

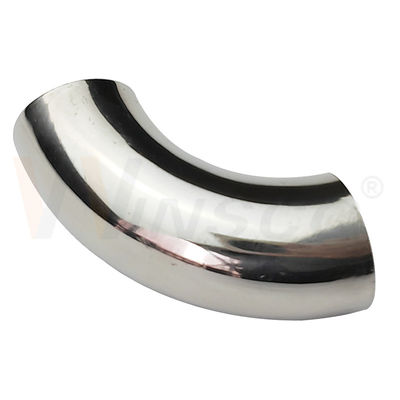

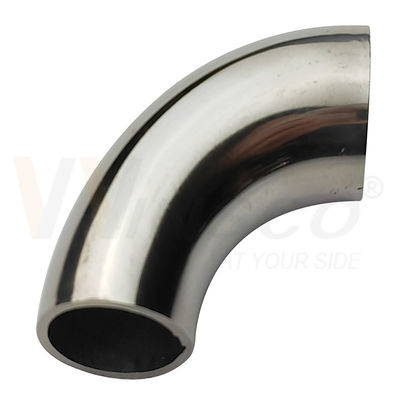

15.9 मिमी (5/8 इंच) स्टेनलेस स्टील 90 डिग्री हैंडलर कोहनी - 55 मिमी आर्क लंबाई

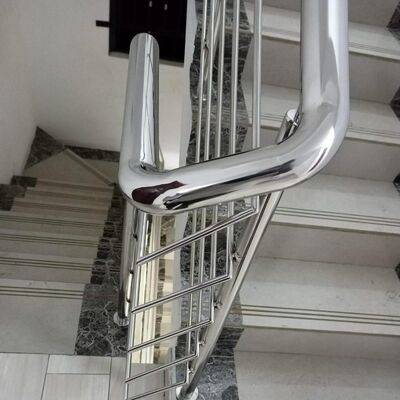

मिलान के लिए एक कॉम्पैक्ट वेल्ड-ऑन कोहनी15.9 मिमी / 5/8 इंच ओडी स्टेनलेस स्टील रेलिंग ट्यूबछोटे व्यास के सजावटी हैंडरेल, बैलस्ट्रेड और निर्मित धातु के काम के लिए दर्पण पॉलिश या साटन/ब्रश खत्म के साथ SS201, SS304 और SS316 में उपलब्ध है।
ओडी 15.9 मिमी / 5/8 इंच90 डिग्री कोहनीचाप 55 मिमी / 2.17 इंच1.2 / 1.5 मिमी दीवार201 / 304 / 316
उत्पाद का अवलोकन
यह कोहनी स्टेनलेस स्टील के ट्यूब के समान भागों के बीच एक चिकनी 90 डिग्री मोड़ बनाती है।इसकी 55 मिमी की चाप लंबाई हल्के वास्तुशिल्प रेलिंग और कस्टम स्टेनलेस स्टील निर्माण के लिए एक कॉम्पैक्ट मोड़ प्रदान करता हैएक साफ जोड़ के लिए, उत्पादन से पहले संलग्न ट्यूब के खिलाफ कोहनी ओडी, दीवार मोटाई और खत्म की पुष्टि की जानी चाहिए।
घुड़सवारी की आवश्यकताः15.9 मिमी कोहनी के बाहरी व्यास है। यह वास्तविक ट्यूब ओडी और दीवार मोटाई के साथ मेल खाना चाहिए; 16 मिमी ट्यूब को विनिमेय होने के बजाय अलग से पुष्टि की जानी चाहिए।
तकनीकी विनिर्देश
| उत्पाद |
वेल्डेड-ऑन स्टेनलेस स्टील 90 डिग्री हैंडल / रेलिंग कोहनी |
| बाहरी व्यास |
15.9 मिमी / 5/8 इंच |
| आर्क लंबाई |
55 मिमी / लगभग 2.17 इंच |
| दीवार की मोटाई |
1.2 मिमी (0.047 इंच) या 1.5 मिमी (0.059 इंच) |
| सामग्री |
AISI 201, AISI 304 या AISI 316 स्टेनलेस स्टील |
| समाप्त करना |
दर्पण पॉलिश (PSS) या साटन/ब्रश (SSS) |
| संबंध |
बट-वेल्ड/फैब्रिकेशन कनेक्शन; इंस्टॉलर को वेल्डिंग प्रक्रिया की पुष्टि करनी चाहिए |
| अनुकूलन |
ग्रेड, फिनिश, आयाम, लेबलिंग और पैकेजिंग ड्राइंग और मात्रा की पुष्टि के अधीन |
क्यों यह कोहनी स्थापना के जोखिम को कम करने में मदद करती है
सटीक ओडी पहचानमीट्रिक और इंच के संदर्भ खरीदारों को कोहनी को इच्छित ट्यूब से मेल खाने में मदद करते हैं।
परिभाषित आर्क लंबाई55 मिमी के आर्क आयाम विनिर्माण से पहले लेआउट जांच का समर्थन करते हैं।
समन्वय समाप्त करेंदर्पण और साटन विकल्पों को कनेक्टेड रेलिंग ट्यूब के साथ संरेखित किया जा सकता है।
ग्रेड का चयनसूखे इंटीरियर के लिए 201, सामान्य वास्तुशिल्प उपयोग के लिए 304 या तटीय और पूलसाइड एक्सपोज़र के लिए 316 चुनें।
नियंत्रित वेल्डिंगएक मिलान दीवार मोटाई संरेखण, टैक वेल्डिंग और वेल्डिंग मिश्रण को अधिक अनुमानित बनाती है।
आदेश सत्यापनआयाम, सामग्री, सतह, मात्रा और लेबल को शिपमेंट से पहले चेक किया जा सकता है।
90 डिग्री कोहनी आकार-श्रृंखला संदर्भ
नीचे दिए गए चार्ट में व्यापक VVINSCO कोहनी श्रृंखला दिखाई गई है। उद्धरण और अनुमोदित ड्राइंग पर हाइलाइट किए गए उत्पाद विनिर्देश - 15.9 मिमी ओडी, 55 मिमी आर्क और चयनित दीवार मोटाई की पुष्टि करें।
वेल्डिंग और फिनिशिंग अनुक्रम की सिफारिश
- 15.9 मिमी के ट्यूब ओडी, दीवार की मोटाई, ग्रेड, 90 डिग्री कोण और 55 मिमी की चाप की आवश्यकता को सत्यापित करें।
- स्क्वायर-कट, साफ करें और संभोग ट्यूब के छोरों को हटा दें।
- आवश्यक 90 डिग्री दिशा में कोहनी और ट्यूब को संरेखित करने के लिए एक जिग का उपयोग करें।
- वेल्ड को सममित रूप से लगाएं, फिर स्वीकृत टीआईजी वेल्डिंग प्रक्रिया को पूरा करें।
- वेल्ड को ध्यान से मिलाएं और निर्दिष्ट दर्पण या साटन अनाज को बहाल करें।
- स्थापना से पहले कोण, जोड़ों के संरेखण, आयाम और दृश्य सतह की जांच करें।
इंजीनियरिंग नोटःयह एक रेलिंग घटक है, एक प्रमाणित दबाव पाइप फिटिंग नहीं है।लंगरों और स्थापना परियोजना इंजीनियर के विनिर्देश और स्थानीय निर्माण नियमों का पालन करना चाहिए.
उद्धरण के लिए क्या भेजना है
- आवश्यक ओडीः 15.9 मिमी / 5/8 इंच
- दीवार मोटाईः 1.2mm या 1.5mm
- ग्रेडः SS201, SS304 या SS316
- परिष्करणः दर्पण या साटन/ब्रश, अनाज की आवश्यकता सहित
- मात्रा, पैकिंग, गंतव्य और कोई भी चित्र या नमूना
अक्सर पूछे जाने वाले प्रश्न
क्या यह कोहनी 16 मिमी की ट्यूब में फिट होगी?
स्वचालित रूप से नहीं. सूचीबद्ध ओडी 15.9 मिमी है. आदेश देने से पहले वास्तविक ट्यूब सहिष्णुता और इच्छित वेल्ड जोड़ की पुष्टि करें.
समुद्र या स्विमिंग पूल के पास किस ग्रेड की सिफारिश की जाती है?
SS316 तटीय, पूल के किनारे और क्लोराइड-प्रवण वातावरण के लिए पसंदीदा विकल्प है। सफाई और रखरखाव अभी भी आवश्यक हैं।
क्या वीवीआईएनएससीओ मिलान ट्यूब की आपूर्ति कर सकता है?
हाँ. आवश्यक ग्रेड, ओडी, दीवार मोटाई, खत्म, लंबाई और मात्रा भेजें ताकि कोहनी और ट्यूब एक समन्वित आदेश के रूप में मूल्यांकन किया जा सकता है.
उत्पादन से पहले संगतता की पुष्टि करें
VVINSCO को अपनाट्यूब ओडी, दीवार की मोटाई, ग्रेड, सतह, मात्रा और ड्राइंगविंस्को मेटल मानक और अनुकूलित रेलिंग ऑर्डर के लिए 23 से अधिक वर्षों के स्टेनलेस स्टील विनिर्माण और निर्यात अनुभव लाता है।
